新たな全結合型イジングマシンの登場
東京理科大学の河原教授をはじめとした研究チームが、全結合型イジングマシンの新たな技術を開発しました。この技術は、エッジ環境での限られた電力と設置条件に適応し、容量と精度の両方を最大限に活用できるという特長を持っています。
エッジ環境における挑戦
近年、様々な場面で発生している組合せ最適化問題は、特にエッジ環境において解決の必要があります。物流や交通経路、通信ネットワーク、金融など、具体的な問題を効率的に解決するためには、消費電力の制約をクリアしながら最大限の計算能力を引き出すことが求められます。そこで登場したのが「デュアルスケーラブル全結合型イジングマシンLSIシステム」です。
デュアルスケーラブルな技術

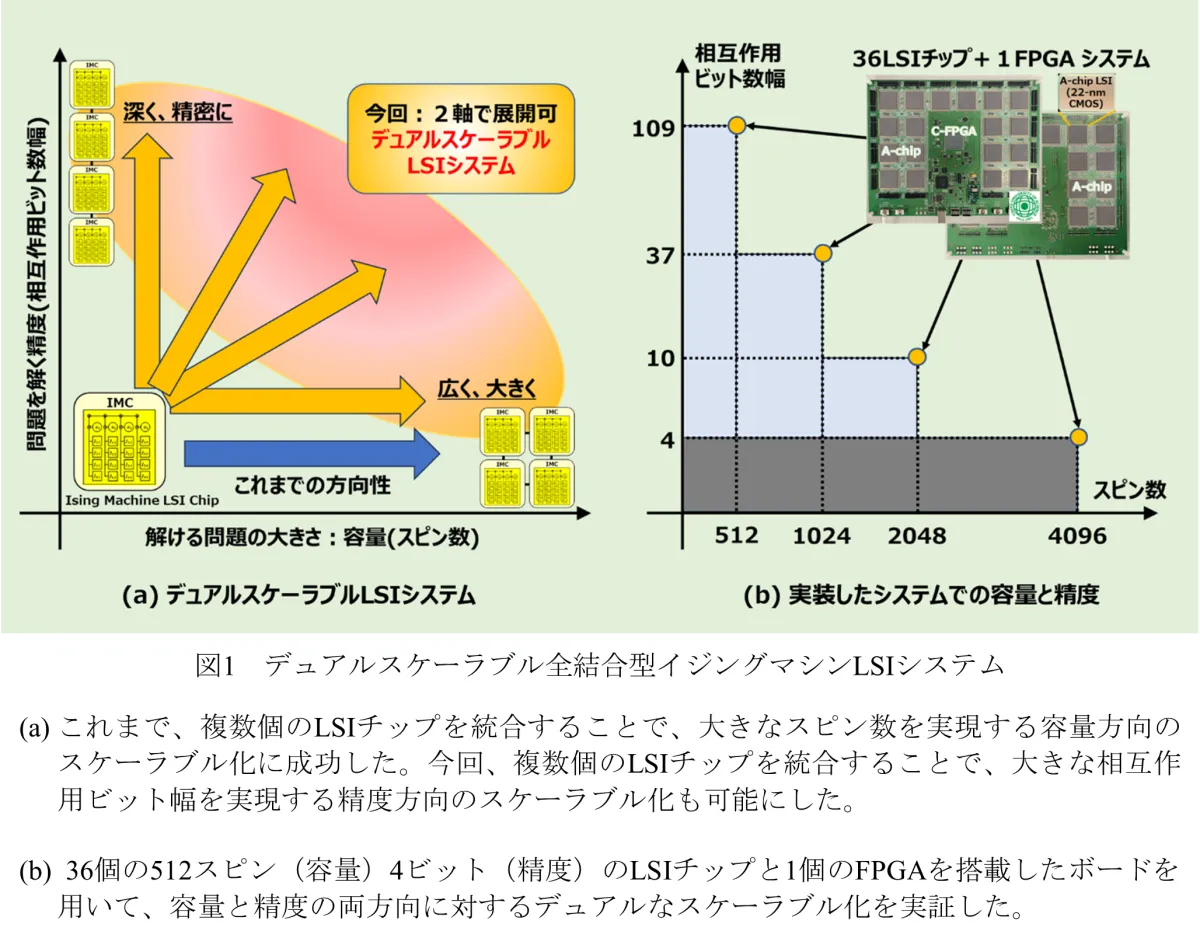

この新しいイジングマシンは、複数のLSIチップを使って一つのFPGAで統合制御をします。それにより、容量(スピン数)と精度(相互作用ビット幅)を自在に調整することが可能になります。具体的には、2048スピンに対応する10ビットや、1024スピンに対応する37ビットの実機検証にも成功しています。これにより、エッジ環境でも大規模な問題を低消費電力で効率的に処理することが可能になります。
組合せ最適化問題の解決
組合せ最適化問題は、現代社会における多くの課題を解決する鍵となる技術です。この問題は、エッジ環境で使用する際、限られたリソースを最大限活用するために、最適な方法を見つけ出さなければなりません。例えば、配送経路を最適化したり、金融ポートフォリオを設計する際には、様々な条件を満たしつつも計算量を削減する工夫が必要です。既存の方法では、計算量が急増するため現実的ではありませんが、全結合型イジングマシンを通じて、新たな解法が期待されます。
教育への応用
さらに、東京理科大学はこの全結合型イジングマシンを実装した教育プログラムを2025年度から始めると発表しました。電気工学科3年生が全ての学生実験を通じてこのシステムを学び、実際にLSIとして動作させることで、半導体設計技術を深く体験することが可能になります。これは、未来の技術者育成に向けた重要なステップといえるでしょう。このような実践的な学びを通じて、学生は未来の技術革新を担う一員としての素養を育むことができます。
結論
東京理科大学によるこのデュアルスケーラブル全結合型イジングマシンの開発は、エッジ環境における組合せ最適化問題の解決に新たな光をもたらすものです。高精度かつ低消費電力のこの技術は、様々な分野での応用が期待され、持続可能な社会の実現に向けた重要な一歩となるでしょう。これからの動向に注目が集まります。
